PRINCIPALI APPLICAZIONI DALL’IDROLOGIA ALLE ACQUE PRIMARIE E REFLUE
MISURA DI PORTATA PER CANALI APERTI E FIUMI
L’abbinamento di due sensori radar senza contatto rispettivamente per la misura di velocità e misura di livello del flusso consentono il calcolo della portata in pressoché qualsiasi canale a cielo aperto, la misura di portata di corsi d’acqua in genere e la misura di portata di fiumi.
Sono disponibili diversi sistemi di misura, tutti caratterizzati da veloce e semplice installazione e relativa configurazione. Le diverse apparecchiature consentono comunicazioni RS232, SDI12 e RS485 con protocollo Modbus RTU e anche segnale analogico 4-20 mA configurabile.
I sensori possono essere abbinati a data logger o controller con telemetria integrata, alimentati mediante sistemi stand-alone con molteplici soluzioni possibili per soddisfare le diverse necessità e esigenze.
MISURA DI PORTATA PER TUBAZIONI A PARZIALE RIEMPIMENTO
Due sensori radar senza contatto rispettivamente per la misura di velocità e la misura del livello del flusso consentono il calcolo della portata in qualsiasi tubazione a parziale riempimento da diametri piccoli fino a grandi gallerie.
Il sistema di misura è di semplice e veloce installazione e relativa configurazione. Consente comunicazioni RS232, SDI12 e RS485 con protocollo Modbus RTU e dispone di uscita analogica 4-20 mA configurabile.
I sensori possono essere abbinati a data logger o controller con telemetria integrata con molteplici soluzioni possibili per soddisfare le diverse necessità.
SISTEMI PER MISURA DI PORTATA RADAR SENZA CONTATTO
I PRINCIPALI CAMPI DI IMPIEGO SONO I SEGUENTI:
- Misure di portata in corsi d’acqua in genere fino alla misura di portata di piccoli e gradi fiumi;
- Misure di portata in canali aperti o condotte a parziale riempimento;
- Misure di portate in ingresso e uscita da centrali idroelettriche;
- Verifica portate canali di presa o scarico ad uso irriguo al fine del rispetto delle concessioni;
- Misure di portata ingresso e uscita impianti di depurazione;
- Monitoraggio portate effluenti da lavorazioni industriali;
- Controllo di reti fognarie di collettamento;
- Verifica DMV in corsi d’acqua superficiali;
- Misura di livello idrometrico o misure idrologiche in genere
- Sistemi di allerta o preallerta alluvioni;

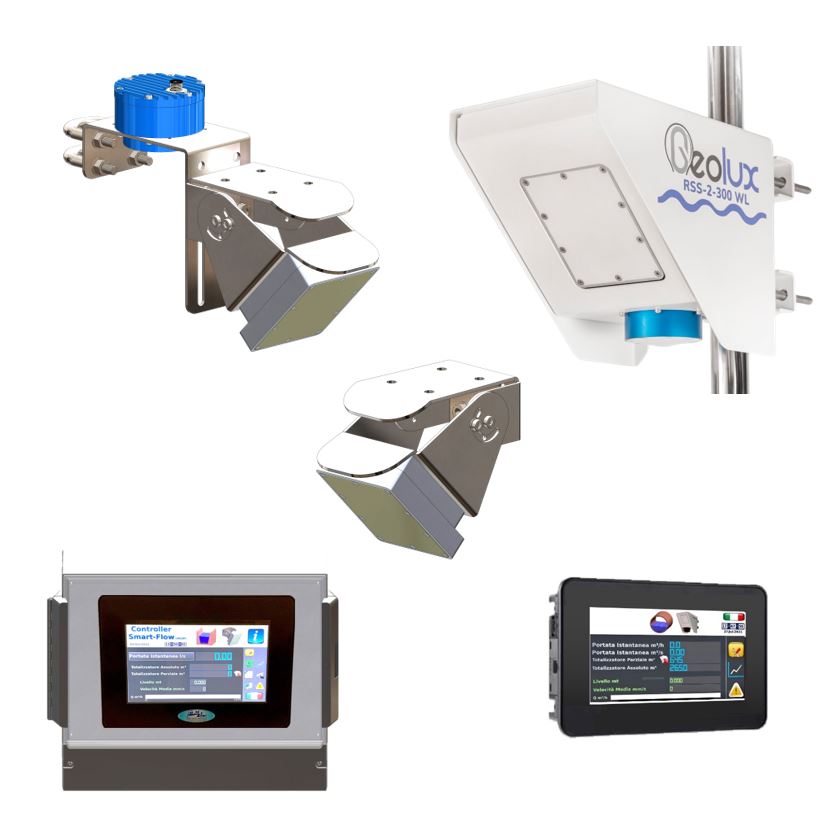

RSS-2-300 WL SISTEMA COMPATTO
Misure di Portata con Sensori di Velocità e Livello RADAR
RSS-2-300 WL è un misuratore di portata compatto, che integra due sensori radar e un modulo di calcolo per l’elaborazione della misura di portata. Può essere configurato per qualsiasi geometria di canale o fiume con relativi coefficienti di correzione della velocità superficiale.
Semplice e veloce installazione e relativa configurazione per mezzo di un software specifico fornito in dotazione.
Dispone di comunicazione RS232 e RS485 con protocollo Modbus RTU e uscita analogica 4-20 mA configurabile.
FX100 MISURATORE DI PORTATA LIVELLO & VELOCITÀ SENZA CONTATTO AD ELEVATA PRECISIONE
Misure di portata in canali aperti, fiumi, e condotte fognarie
FX100 è uno strumento integrato che utilizza un sensore radar avanzato FMCW 4D per la misura della velocità superficiale e un secondo sensore radar FMCW per la misura del livello liquido. Progettato per applicazioni di misura senza contatto, FX100 consente una rapida installazione sopra la superficie liquida, riducendo al minimo i requisiti di manutenzione.
FX100 utilizza una tecnologia radar di elaborazione avanzata 4D che offre prestazioni superiori rispetto ai radar Doppler convenzionali per la misura della velocità superficiale. Mentre i sensori Doppler tradizionali sono soggetti a degradazione della misurazione dovuta a interferenze ambientali, precipitazioni e vibrazioni strutturali, l’architettura di elaborazione del segnale di FX100 garantisce misure della velocità costanti e ad alta precisione in tutte le condizioni ambientali.
Il calcolo della portata è implementato internamente allo strumento combinando la misura della velocità superficiale, la misura del livello dell’acqua la configurazione della sezione trasversale del fiume o canale. La definizione dei parametri di misura, quali la sezione del profilo trasversale, il materiale, la posizione del sensore sopra la superficie liquida e tutte le altre configurazioni dello strumento, sono effettuate per mezzo dell’applicazione Geolux, utilizzando una delle interfacce di comunicazione disponibili.
FX200 MISURATORE DI PORTATA LIVELLO & VELOCITÀ SENZA CONTATTO CON SCANNER LIDAR INTEGRATO
Misure di portata in corsi d’acqua e fiumi
FX200 è uno strumento integrato che utilizza un sensore radar avanzato FMCW 4D per la misura della velocità superficiale, un secondo sensore radar FMCW per la misura del livello liquido e inoltre uno scanner LiDAR integrato per il rilievo automatico dell’alveo fluviale.
Il calcolo della portata è implementato internamente allo strumento combinando la misura della velocità superficiale, la misura del livello dell’acqua e la sezione trasversale del fiume o canale. La sezione trasversale del fiume o canale può essere determinata e aggiornata automaticamente dallo scanner LiDAR integrato, eliminando la necessità di misurazioni manuali della sezione trasversale del corso d’acqua.
RSS-2-300 W + LX-80 SISTEMA COMBINATO
Sensori di Velocità e Livello RADAR
RSS-2-300 W è un sensore di velocità superficiale radar mentre LX-80 è un sensore di livello radar. I due sensori combinati su un unico supporto consentono la realizzazione di sistemi di misura della portata Area-Velocity, dove il calcolo e l’elaborazione della misura di portata è effettuata da un controller multifunzioni separato con innumerevoli funzionalità.
CONTROLLER SMART-FLOW
Supervisione e controllo locale e remoto di Misure di portata per canali aperti con sensori a contatto o non a contatto con il liquido
Controller Smart-Flow è un convertitore di portata multifunzionale predisposto per abbinamento a molteplici sensori per sistemi di misura della portata in canali aperti del tipo Area-Velocity. Supporta il collegamento sia di sensori radar senza contatto che sensori immersi a ultrasuoni e sensori di livello di qualsiasi tipologia, anche esistenti.
Il controller dispone di Display Touch Screen a colori per la completa e intuitiva configurazione mediante icone, comunicazione Modbus, I/O analogiche e digitali, data logger integrato, possibilità di connettività remota Ethernet o GPRS e App dedicata per smartphone e tablet.
Disponibile in versione da fronte quadro, cassettina da parete IP65 oppure quadretto da campo IP66.
HYDROSTATION Geolux
Sistema stand-alone per misure di livello e/o portata
Un sistema per misure idrologiche di livello, velocità e portata oppure misure di livello idrometriche, anche del livello neve o livello mare e moto ondoso, totalmente indipendente che restituisce i dati di misura su portale web. Supporta il collegamento di sensori di livello e velocità radar senza contatto e possibilità di integrazione di una camera per immagini fotografiche o anche altre apparecchiature di terze parti.
Dispone di pannello fotovoltaico, batteria ricaricabile, data logger con modem integrato, il tutto in una soluzione meccanica robusta e affidabile con protezione IP68.
Facilmente integrabile anche con sensori ambientali di terze parti.
